执手篇
本篇介绍的是2013年度建筑门窗配套件推荐产品中执手相关的内容：被推荐执手的产品名称、规格、适用范围、结构特点、性能特点、安装要求、检测结果等。
共包括8个厂家的13个执手。适用于铝合金、塑料（词条“塑料”由行业大百科提供）、木内平开下悬窗，铝合金（词条“合金”由行业大百科提供）、塑料、木平开门窗，铝合金、塑料、木推拉门窗，幕墙上悬窗（词条“上悬窗”由行业大百科提供）及满足其安装尺寸、性能的所有门窗。
其中产品的名称、规格、适用范围、结构特点、性能特点、安装调整要求由该产品生产企业提供。所抽检的产品，是企业申报、通过建筑门窗配套件委员会组织与生产企业不相关的人员，进行抽样、封样的产品，在背对背的情况下委托国家技术监督管理部门认可的、在行业中有影响的检测单位进行检测后，并对检测结果出具了检测报告。
1.传动机构用拨叉插入式执手(产品型号：CZH42)
生产厂家：广东合和建筑五金制品有限公司

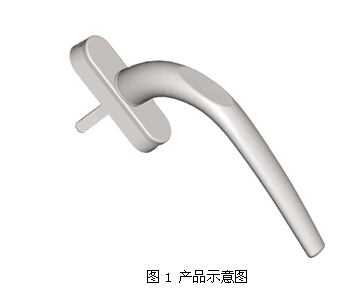

1.1 产品示意图

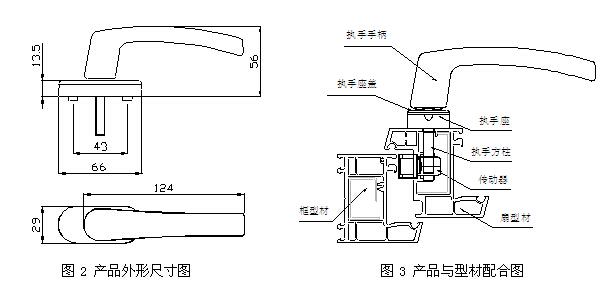

1.2 产品外形尺寸、产品与型材配合示意图
1.3 适用范围
适用于铝合金外平开及推拉门窗。
1.4 结构特点
执手的手柄和座选用压铸铝合金材料，而传动部分齿轮及拨叉采用强度较好的锌合金压铸。产品外观简洁，手感舒适、轻便，转动灵活，定位准确，安装方便并可拆卸。
1.5 性能特点
该产品经过25000交反复启闭测试，及600N拉力测试后，手柄转动正常，零部件无损坏，操作灵活。产品铝合金件表面处理为聚脂粉末喷涂，锌合金表面镀锌，产品碉耐腐蚀性强。
1.6安装方法及使用说明

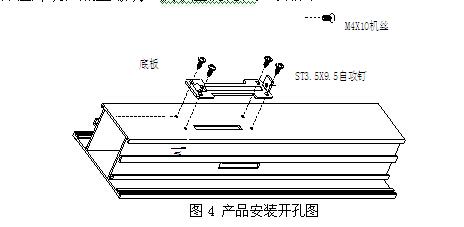

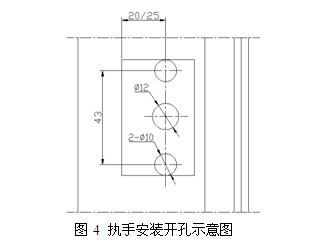

(1)如图4首先用笔在型材上面确定如图所示的螺钉孔和拨叉槽尺寸，然后用电钻等工具进行开孔(孔位的具体位置由实际型材与传动器确定)。
(2)将执手底盖用ST4.2X9.5自攻钉固定在型材上，注意底盖有螺纹（词条“螺纹”由行业大百科提供）一端必须朝下
(3)将执手连同拨叉插入拨叉槽中，安装时注意拨叉与传动器拨钉对应，执手内的小勾要与底盖相扣，执手座有沉头一端必须朝下，且与底盖螺钉对应。
(4)将M4X10机丝通过执手座沉孔处与底盖连接，用十字螺丝刀拧紧。
(5)安装注意事项：
a.执手底座内的小勾必须与底盖A处相扣。
b.拨叉必须与传动器拨钉对应。
c.为保证外观，底盖螺纹、执手座沉孔位必须朝下。
1.7 委员会组织的实际检测结果
力学性能测试结果：
空载时操作力矩为1.20N·m，操作力为30N。反复启闭30000个循环后，空载操作力矩1.00N·m，操作力32N，开启自定位位置与原设计偏差为3°10′、关闭自定位位置与原设计偏差为3°20′。执手在25N·m～26N·m力矩的作用下，各部件未损坏，执手手柄轴线位置偏移2°10′，执手在承受600N拉力作用后，执手柄最外端最大变化范围3.00mm。

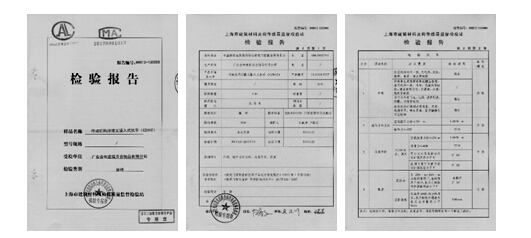

附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
2.传动机构用拨叉插入式执手(产品型号：CZ47B)
生产厂家：广东合和建筑五金制品有限公司

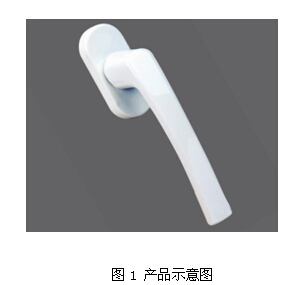

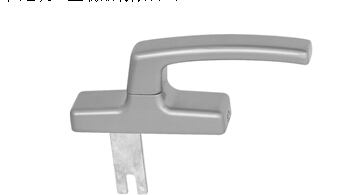

2.1 产品示意图
2.2 产品外形尺寸、产品与型材配合示意图
2.3 适用范围
适用于铝合金外平开及推拉门窗
2.4 结构特点
执手的手柄和座选用压铸铝合金材料，产品外观简洁，手感舒适、轻便，转动灵活，定位准确，安装方便并可拆卸。
2.5 性能特点
该产品经过25000交反复启闭测试，及600N拉力测试后，手柄转动正常，零部件无损坏，操作灵活。产品铝合金件表面处理为聚脂粉末喷涂，锌合金表面镀锌，产品碉耐腐蚀（词条“腐蚀”由行业大百科提供）性强。
2.6 安装方法及使用说明

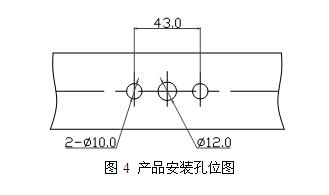

(1)按安装孔位图在型材的相关位置加工好安装孔位。
(2)将执手安装在型材上，拧紧螺钉既可。
2.7 委员会组织的实际检测结果
力学性能测试结果：
空载时操作力矩为0.95N·m，操作力为19 N。反复启闭30000个循环后，空载操作力矩0.75N·m，操作力15N，开启自定位位置与原设计偏差为3°10′、关闭自定位位置与原设计偏差为3°20′。执手在25N·m～26N·m力矩的作用下，各部件未损坏，执手手柄轴线位置偏移2°16′，执手在承受600N拉力作用后，执手柄最外端最大变化范围2.92mm。

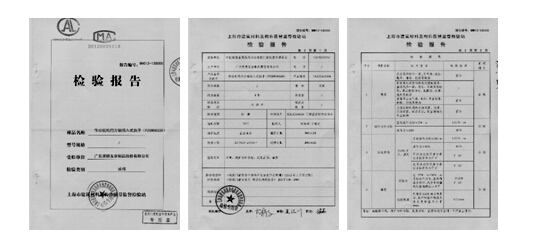

附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
3.传动机构用方轴插入式执手(德式9号)
生产厂家：宁波市联勇鑫建筑五金有限公司
3.1 产品示意图
3.2 产品外形尺寸、产品与型材配合示意图
3.3 适用范围
适用于带欧标的UPVC（词条“UPVC”由行业大百科提供）内平开窗上，适用于炎热或寒冷等气候恶劣地区。
3.4 结构特点
产品为全金属结构，使用寿命更长，其独特的定位的钢制弹簧配合钢珠方式，定位感更强，更准确;手柄、底座与座盖表面均为喷涂，外表色泽更统一;此产品获得国家实用新型专利产品，专利号为：ZL201020566463.1 。
3.5 性能特点
转动执手柄，执手在设定定位位置时，手柄中心线与标准轴线夹角不大于2度，反复启闭5万次以上;适用于室内外。
3.6 安装说明

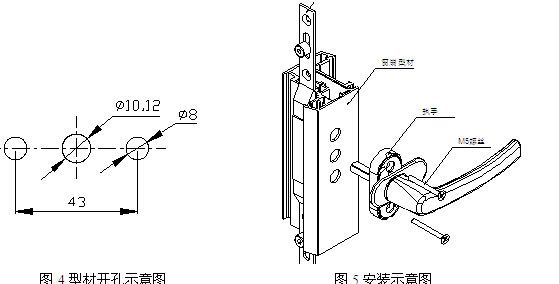

对应于传动器方孔及两螺丝孔位置，如图4型材开孔示意图，在扇材上开两个Ø8安装孔及一个Ø12的孔，将执手转至水平方向，打开执手座盖，将执手方棒插入已安装好的传动器方孔内，并使执手底座上的两个基台陷入到两个Ø8安装孔内，用M5的螺丝通过执手座孔，拧到传动器传动盒上的螺纹孔上，如下图5安装示意图，使执手与传动器连接，不得松动。
3.7 委员会组织的实际检测结果
力学性能测试结果：
空载时操作力矩为1.5N·m，操作力为30N。反复启闭30000个循环后，空载操作力矩1.6N·m，操作力32N，开启自定位位置与原设计偏差为0°50′、关闭自定位位置与原设计偏差为0°56′。执手在25N·m～26N·m力矩的作用下，各部件未损坏，执手手柄轴线位置偏移1°，执手在承受600N拉力作用后，执手柄最外端最大变化范围1.5mm。

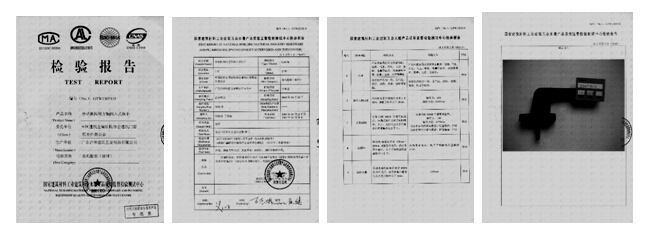

附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
4.传动机构用方轴插入式执手(PZSW00330)
生产厂家：广东坚朗五金制品股份有限公司

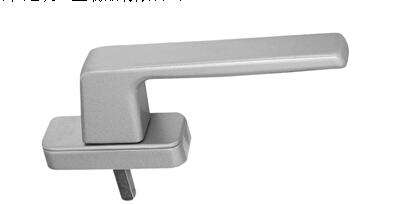

4.1 产品示意图

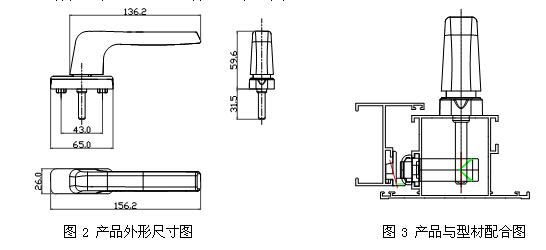

4.2 产品外形尺寸、产品与型材配合示意图
4.3 适用范围
本产品可适用于平开窗。
4.4 结构特点
本产品主要采用优质铝合金压铸及POM工程塑料注塑，表面采用纯聚酯（词条“聚酯”由行业大百科提供）粉末喷涂.产品外观简洁，手感舒适，转动灵活无噪声，安装方便。
4.5 性能特点
执手转动灵活，安装便捷。反复启闭3万次，使用功能正常，各部件无变形或损坏现象，启闭自定位位置与原设计位置偏差小于5°，在承受600N拉力作用后，执手柄最外端最大永久变形量小于5mm。
4.6 安装要求
在扇型材正面按产品与型材配合尺寸开好孔，放入执手，转动装饰盖，使螺钉孔外露，用M5的沉头螺钉将其与传动器固定好，再使装饰盖复位。
4.7 委员会组织的实际检测结果
力学性能测试结果：
空载时操作力矩为1.00N·m，操作力为18 N。反复启闭30000个循环后，空载操作力矩1.00N·m，操作力16N，开启自定位位置与原设计偏差为3°30′、关闭自定位位置与原设计偏差为3°20′。执手在25N·m～26N·m力矩的作用下，各部件未损坏，执手手柄轴线位置偏移3°20′，执手在承受600N拉力作用后，执手柄最外端最大变化范围4.00mm。

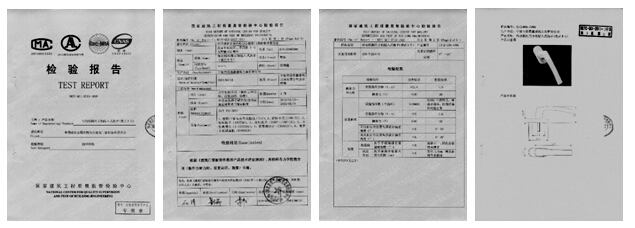

附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
