本篇介绍的是2012年度建筑门窗配套件推荐产品中与传动锁闭器相关的内容：被推荐传动锁闭器的产品名称、规格、适用范围、结构特点、性能特点、安装要求、检测结果等。
共包括5个厂家的5个传动锁闭器。适用于平开铝合金、塑料门窗及满足其安装尺寸、性能的所有门窗。
其中产品的名称、规格、适用范围、结构特点、性能特点、安装要求由该产品生产企业提供。所抽检的产品，是企业申报、通过建筑门窗配套件委员会组织与生产企业不相关的人员，进行抽样、封样的产品，在背对背的情况下委托国家技术监督管理部门认可的、在行业中有影响的检测单位进行检测后，并对检测结果出具了检测报告。
1.3适用范围
铝合金20槽口平开门（窗）。

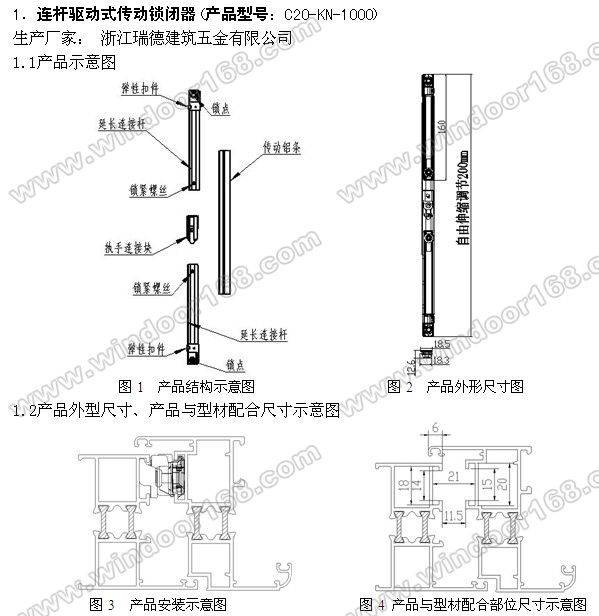

1.4结构特点
（1）通过在延长连接杆上设计特殊结构的弹性卡扣和特殊结构的传动型材，使得整个传动杆在门窗上安装时，能够方便轻松的从平行方向直接扣入到槽口中，而不需要从门窗扇角部慢慢插入，门窗的角部不需铣口。
（2）延长连接杆上使用特殊的紧顶镙丝与传动铝条连接，螺丝可以锁在传动铝条的任意点（不用打孔），这样整个传动杆有可伸缩调节的特点。
（3）执手连接块可在传动铝条上滑动调节，方便执手的对位安装。
1.5性能特点
（1）安装相当方便，可实现快速安装传动杆系统；
（2）可伸缩调节传动杆长度（200 mm调节量）；
（3）传动灵活，安全稳定。
1.6安装要求
只要在窗扇上铣好执手安装孔，将连接固定后的传动杆直接扣入到窗扇槽口内，调整到合适的位置，让执手连接块与执手对准固定好即可。
1.7 委员会组织的实际检测结果
力学性能测试结果：
反复启闭试验：反复启闭30000个循环后，各构件未扭曲、未变形、操作功能正常；反复启闭前空载转动力为18N，反复启闭后转动力为28N，框扇间间距变化值为0.46mm。强度试验：齿轮驱动式传动锁闭器承受26 N•m力矩后，各零部件未断裂，未损坏；锁点、锁座承受1800N静力后，各部件无损坏。

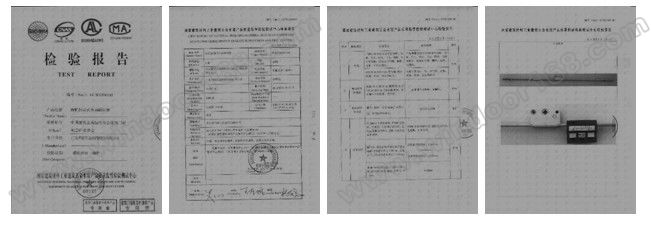

附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。

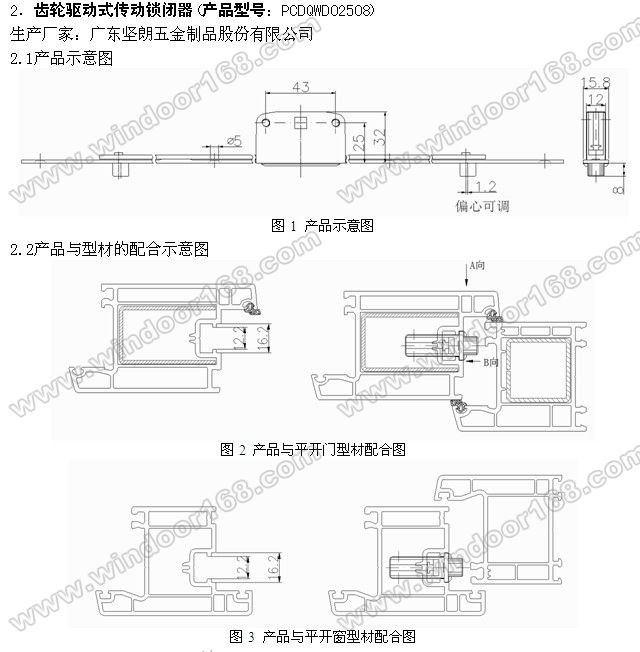

2.3适用范围
适用于标准欧式槽口的塑钢平开门窗。
2.4结构特点
本产品材料主要采用优质碳素钢、锌合金。通过执手操作带动驱动齿轮，齿轮驱动动杆带动锁点，从而实现启闭功能。表面电镀处理，中性盐雾实验72小时不出现白斑点。
2.5性能特点
产品结构合理，安装方便，适用面广，转动平稳、灵活。反复启闭3万次，启闭功能正常。
2.6安装要求

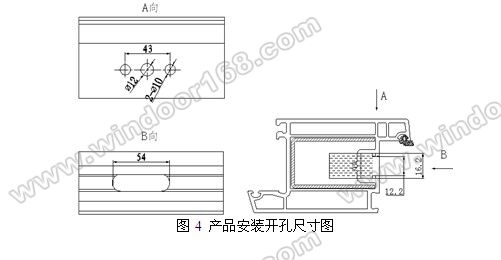

在扇型材的规定位置，在欧式槽内开60×12的槽，将传动器放入，用2个M5螺钉固定执手与传动器，用ST4.2×24自攻钉将传动器固定在扇型材上。
2.7 委员会组织的实际检测结果
力学性能测试结果：
反复启闭试验：反复启闭30000个循环后，各构件未扭曲、未变形、操作功能正常；反复启闭前空载转动力矩为1.26 N•m，反复启闭后转动力矩为2.68N•m，框扇间间距变化值为0.62mm。强度试验：齿轮驱动式传动锁闭器承受26 N•m力矩后，各零部件未断裂，未损坏；锁点、锁座承受1800N静力后，各零部件未断裂，未损坏。

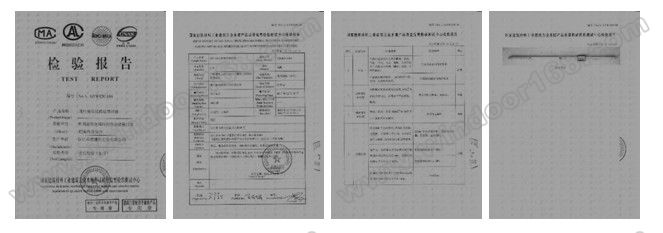

附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
