超声波清洗机

补充:0  浏览:6809  发布时间:2012-8-13


  人们所听到的声音是频率20-20000Hz的声波信号,高于20000Hz的声波称之为超声波,声波的传递依照正弦曲线纵向传播,即一层强一层弱,依次传递,当弱的声波信号作用于液体中时,会对液体产生一定的负压,即液体体积增加,液体中分子空隙加大,形成许许多多微小的气泡,而当强的声波信号作用于液体时,则会对液体产生一定的正压,即液体体积被压缩减小,液体中形成的微小气泡被压碎。
经研究证明:超声波作用于液体中时,液体中每个气泡的破裂瞬间会产生能量极大的冲击波,相当于瞬间产生几百度的高温和高达上千个大气压,这种现象被称之为“空化作用”,超声波清洗正是用液体中气泡破裂所产生的冲击波来达到清洗和冲刷工件内外表面的作用。



  超声波在液体中传播,使液体与清洗槽在超声波频率下一起振动,液体与清洗槽振动时有自己固有频率,这种振动频率是声波频率,所以人们就听到嗡嗡声。
  超声波是一种振动频率高于声波的机械波,由换能晶片在电压的激励下发生振动产生的,它具有频率高、波长短、绕射现象小,特别是方向性好、能够成为射线而定向传播等特点。超声波对液体、固体的穿透本领很大,尤其是在阳光不透明的固体中,它可穿透几十米的深度。超声波碰到杂质或分界面会产生显著反射形成反射成回波,碰到活动物体能产生多普勒效应。因此超声波检测广泛应用在工业、国防、生物医学等方面。
概述



  超声波清洗机采用超声波清洗的原理,可以达到物件全面洁净的清洗效果,特别对深孔,盲孔,凹凸槽清洗是最理想的设备,不影响任何物件的材质及精度。同时在生化、物理、化学、医学、科研及大专院校的实验中可作提取、脱气、混匀、细胞粉碎、纳米分解之用。
超声波清洗工作原理



  超声波清洗机的工作原理是怎样的呢?下面就为大家介绍下其工作的主要环节和步骤,超声波清洗机如何工作的原理及知识。超声波清洗机原理主要是将换能器,将功率超声频源的声能,并且要转换成机械振动,通过清洗槽壁使之将槽子中的清洗液辐射到超声波。由于受到辐射的超声波,使之槽内液体中的微气泡能够在声波的作用下从而保持振动。当声压或者声强受到压力到达一定程度时候,气泡就会迅速膨胀,然后又突然闭合。在这段过程中,气泡闭合的瞬间产生冲击波,使气泡周围产生1012-1013pa的压力及局调温,这种超声波空化所产生的巨大压力能破坏不溶性污物而使他们分化于溶液中,蒸汽型空化对污垢的直接反复冲击。



  一方面破坏污物与清洗件表面的吸附,另一方面能引起污物层的疲劳破坏而被驳离,气体型气泡的振动对固体表面进行擦洗,污层一旦有缝可钻,气泡立即“钻入”振动使污层脱落,由于空化作用,两种液体在界面迅速分散而乳化,当固体粒子被油污裹着而粘附在清洗件表面时,油被乳化、固体粒子自行脱落,超声在清洗液中传播时会产生正负交变的声压,形成射流,冲击清洗件,同时由于非线性效应会产生声流和微声流,而超声空化在固体和液体界面会产生高速的微射流,所有这些作用,能够破坏污物,除去或削弱边界污层,增加搅拌、扩散作用,加速可溶性污物的溶解,强化化学清洗剂的清洗作用。由此可见,凡是液体能浸到且声场存在的地方都有清洗作用,其特点适用于表面形状非常复杂的零件的清洗。尤其是采用这一技术后,可减少化学溶剂的用量,从而大大降低环境污染。
结构

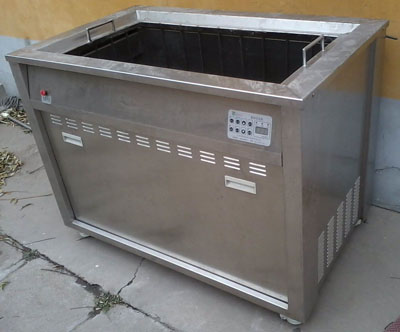

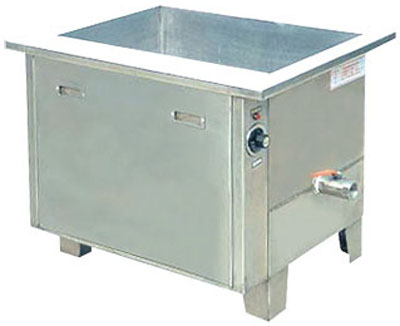

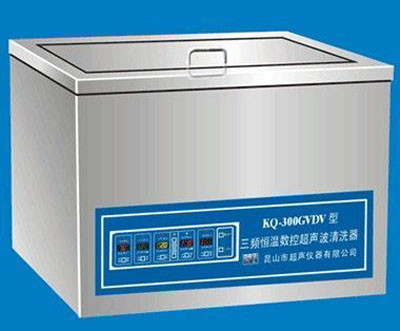

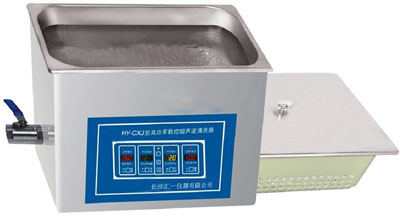

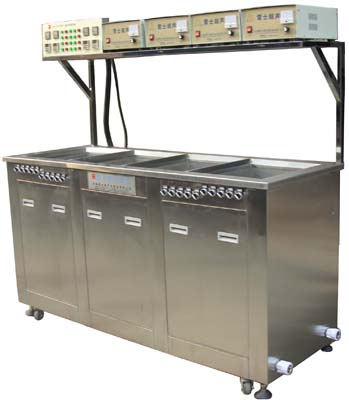

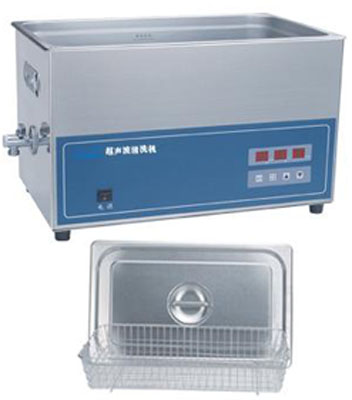

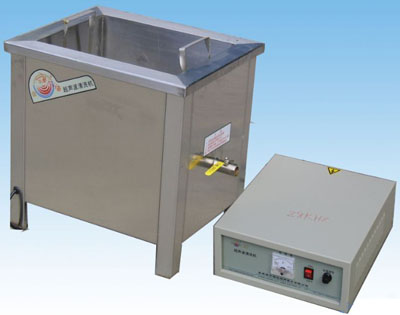

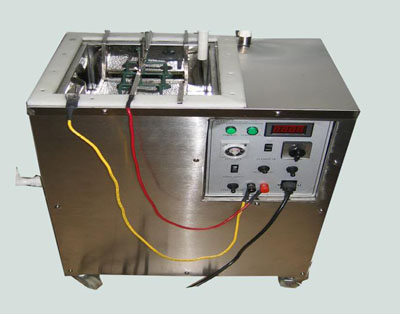

  超声波清洗机由超声波换能器、超声波清洗槽和超声波发生器部分构成。超声波清洗机槽用坚固弹性好、耐腐蚀的优质不锈钢制成,底部安装有超声波换能器振子;超声波发生器产生高频高压,通过电缆联结线传导给换能器,换能器与振动板一起产生高频共振,从而使超声波清洗机清洗槽中的溶剂受超声波作用对污垢进行洗净。
超声波清洗工作过程
  超声波清洗是利用超声波在液体中的空化作用、加速度作用及直进流作用对液体和污物直接、间接的作用,使污物层被分散、乳化、剥离而达到清洗目的。目前所用的超声波清洗机中,空化作用和直进流作用应用得更多。



1.空化作用
  空化作用就是超声波以每秒两万次以上的压缩力和减压力交互性的高频变换方式向液体进行透射。在减压力作用时,液体中产生真空核群泡的现象,在压缩力作用时,真空核群泡受压力压碎时产生强大的冲击力,由此剥离被清洗物表面的污垢,从而达到精密洗净目的。
  在超声波清洗过程中,肉眼能看见的泡并不是真空核群泡,而是空气气泡,它对空化作用产生抑制作用降低清洗效率。只有液体中的空气气泡被完全脱走,空化作用的真空核群泡才能达到最佳效果。



2.直进流作用
  超声波在液体中沿声的传播方向产生流动的现象称为直进流。声波强度在0.5W/cm2时,肉眼能看到直进流,垂直于振动面产生流动,流速约为10cm/s。通过此直进流使被清洗物表面的微油污垢被搅拌,污垢表面的清洗液也产生对流,溶解污物的溶解液与新液混合,使溶解速度加快,对污物的搬运起着很大的作用。
3.加速度作用
  液体粒子推动产生的加速度。对于频率较高的超声波清洗机,空化作用就很不显著了,这时的清洗主要靠液体粒子超声作用下的加速度撞击粒子对污物进行超精密清洗。
