本篇介绍的是2014年度建筑门窗配套件推荐产品中与密封胶条相关的内容：被推荐密封胶条的产品名称、规格、适用范围、产品特点、性能特点、施工要求、检测结果等。
共包括2个厂家的2个密封胶条（词条“胶条”由行业大百科提供）。适用于铝合金门窗、塑料、木门窗及满足其安装尺寸、性能的所有窗型。
其中产品的名称、规格、适用范围、结构特点、性能特点、安装要求由该产品生产企业提供。所抽检的产品，是企业申报、通过建筑门窗配套件委员会组织与生产企业不相关的人员，进行抽样、封样的产品，在背对背的情况下委托国家技术监督管理部门认可的、在行业中有影响的检测单位进行检测后，并对检测结果出具了检测报告。
1.热塑性弹性体(TPV)类密封胶条 (产品型号：LHQ-JT-19)
生产厂家：深圳市联和强实业有限公司
1.1 产品截面示意图
见图1。
1.2 产品与型材尺寸配合、安装示意图
1.3 适用范围
适用于门、窗铝型材（词条“铝型材”由行业大百科提供）开与关之间的密封，如图C所示。不受地区限制，胶条使用寿命在10年以上。
1.4 结构特点
(1)a处设为为弧形的支起，具有良好的弹性和压缩余量，可更好的与对碰的型材配合，预多的2.7mm弹性空间能保证处处到位，起到很好的密封效果。
(2)b处的“工字”设为中空，具有良好的弹性和压缩余量，便于安装，同时可更好的与型材槽口配合。
(3)代号LHQ-JT-19密封胶条，根据装配图C表示，安装在门、窗连接处，当门、窗关闭时，预多的2.7mm弹性空间起到处处密封，保证(水密性、气密性)的作用，内外部位同时起到保温（词条“保温”由行业大百科提供）、隔热的作用。
1.5 性能特点
热塑性三元乙丙（词条“三元乙丙”由行业大百科提供）(TPV)橡胶密封条（词条“橡胶密封条”由行业大百科提供），同时具备三元乙丙的长期户外老化优势和硅橡胶（词条“硅橡胶”由行业大百科提供）的相容性优势，尤其突出的是具备现场可焊接（词条“焊接”由行业大百科提供）性，可以按需求任意焊接，且焊接接角牢固可靠。
1.6 安装要求
代号LHQ-JT-19密封胶条，用压入的方式安装。
1.7 委员会组织的实际检测结果
胶料性能：
邵氏硬度：为63HA。
拉伸强度：为 5.07Mpa。
拉断伸长率：为 460%。
100℃×72h热空气老化试验：硬度(邵氏A)变化为2;拉伸强度变化率为13%;拉断伸长率变化率为-1.5%;加热失重为2.17%。
70℃×504h热空气老化：回弹恢复为5级(为75.3 %);硬度(邵氏A)变化：-10℃～0℃时为4，0℃～23℃时为11，23℃～40℃时为5。
低温脆性温度：低温-20℃不破裂。
制品性能：
外观：光滑，无扭曲变形（词条“变形”由行业大百科提供），表面无裂纹（词条“裂纹”由行业大百科提供）、无气泡、无明显杂质及其他缺陷，颜色均匀一致。
截面装配尺寸公差为E1级，截面非装配尺寸公差为E2级。
回弹恢复(70℃×22h)，(压缩工作范围3.0mm)：为5级(为76.1%)。
加热收缩率（词条“收缩率”由行业大百科提供）(70℃×24h)：为1.0%。
拉伸恢复：为98%。
污染及相容性：试验后，型材上无深色轮廓或实心印痕，型材、密封胶条试样表面无发粘、凹凸不平现象。
附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
2.硫化橡胶类(三元乙丙)密封胶条(产品型号： EP029K)
生产厂家：晋江市奋发橡塑制品有限公司
2.1 产品截面示意图

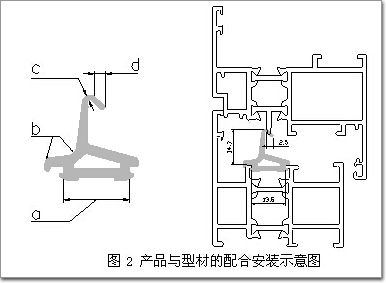

2.2产品与型材的配合尺寸安装示意图
2.3适用范围
EP029K适用于隔热断桥门窗框扇间的密封，正常使用温度-50℃-120℃，使用该产品的窗型经检测结果如下：
2.4结构持点
EP029K在a部份采用嵌入式配合，保证了与型材配合的牢固度;b部份为雨水倾角，采用圆滑过度，保证了过水的通畅。C部分厚度为1.0-1.1mm,保证了d部分在开合窗时更好的弹性恢复;d部分压缩过盈量为1.5-2.2 mm,这样的设计，使得在关窗不太费力的情况下又较好保证门窗的密封。避免了因片面要求鸭嘴部分过盈配合过大，造成关窗费力的缺点。
2.5性能特点
本产品采用德国拜尔公司三元乙丙橡胶配合国内名牌炭黑、助剂，生产的三元乙丙密封胶条弹性优良，耐寒耐老化性能优异，可达到15年无老化，做到与门窗同寿命。
2.6安装要求：
采用压入式安装，预长1%左右，防止因胶条收缩造成漏缝渗水;转角处采用专用转角处连接。并采用专用粘接剂粘接。
2.7 委员会组织的实际检测结果
胶料性能：
邵氏硬度：为66.7 HA。
拉伸强度：为 9.58 Mpa。
拉断伸长率：为 270%。
100℃×168h热空气老化试验：硬度(邵氏A)变化为6.1;拉伸强度变化率为3.3%;拉断伸长率变化率为-15.9%;加热失重为2.31%。压缩永久变形为27.1%。
70℃×504h热空气老化：回弹恢复为5级(为78.6 %);硬度(邵氏A)变化：-20℃～0℃时为1.9，0℃～23℃时为5.6，23℃～70℃时为3.6 。
低温脆性温度：低温-40℃不破裂。
制品性能：
外观：光滑，无扭曲变形，表面无裂纹、无气泡、无明显杂质及其他缺陷，颜色均匀一致。
截面公差为E1级，非装配公差为E2级。
压缩恢复率(70℃×22h)，(压缩工作范围1.5mm)：为5级(为74.9%)。
加热收缩率(70℃×24h)：为0.98%。
拉伸恢复：为98.5%。
耐臭氧老化性能(500pphm伸长20%，40℃×168h)：表面无龟裂。
污染及相容性：试验后，型材上无深色轮廓或实心印痕，型材、密封胶条试样表面无发泡、发粘和凹凸不平现象。
|
