二○一四年度建筑门窗配套件推荐产品——内平开下悬五金系统篇

　　内平开下悬五金系统篇

　　本篇介绍的是2014年度建筑门窗配套件推荐产品中与内平开下悬五金系统相关的内容：被推荐内平开下悬五金系统的产品名称、规格、适用范围、结构特点、性能特点、安装要求、检测结果等。

　　共包括1个厂家的1套内平开下悬五金系统。适用于内平开下悬铝合金窗及满足其安装尺寸、性能的所有门窗。

　　其中产品的名称、规格、适用范围、结构特点、性能特点、安装调整要求由该产品生产企业提供。所抽检的产品，是企业申报、通过建筑门窗配套件委员会组织与生产企业不相关的人员，进行抽样、封样的产品，在背对背的情况下委托国家技术监督管理部门认可的、在行业中有影响的检测单位进行检测后，并对检测结果出具了检测报告。

　　1.铝合金窗内平开下悬五金系统(产品型号：MPTT130紧扣式)

　　生产厂家：青岛立兴杨氏门窗配件有限公司

　　1.1系统布置安装示意图

　　图1 系统布置图

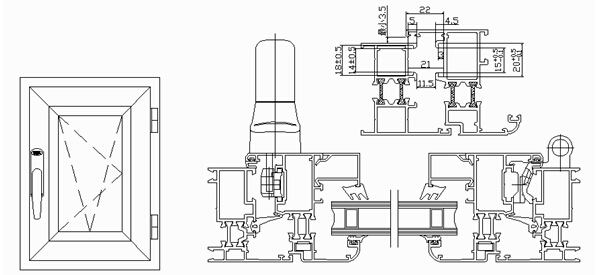

　　1.2产品适合型材（词条“型材”由行业大百科提供）与窗开启形式示意图：

　　图2 型材配合示意图

　　1.3系统配置表

　　1.4适用范围

　　适用于带欧式传动槽的铝（词条“铝”由行业大百科提供）合金（词条“合金”由行业大百科提供）内开窗上。

　　1.5系统特点

　　在五金系统的作用下，可实现先内平开后下悬。多点锁紧，锁钉采用偏心设计，使窗户可根据需要调节锁紧度。下部合页和上拉杆均为调节结构，通过适量的调节使窗户达到最佳的使用状态。采用保险开关可防止错误操作。

　　1.6性能特点

　　产品结构简单，安装方便，所有五金件除执手需开孔外，其它部件均无需开孔，可直接插入欧标槽中。窗户在内倾倒时，可得到适量的空气，又可节省空间及防盗功能，窗户在内平开时，可得到大量的新鲜空气和方便清洗窗户。窗扇最大可承重90Kg。在平开——锁紧——下悬——锁紧共15000个操作循环(共60000次)，后无松脱、扭曲，可正常使用。

　　1.7安装使用说明

　　(1)组件安装前先在窗扇型材上加工执手安装孔，并加工好欧槽铝杆及安装孔(φ6mm，其中心距型材边缘10mm)。

　　(2)按顺序将组件组合推入槽内。

　　(3)将执手转动90°置于平开位置，拔叉安插在执手连接块内，拧紧螺丝。

　　(4)将爬升垫块置入槽内适当位置。

　　(5)将上部合页，下部合页框边扇边分别装在窗框和窗扇上，用螺丝紧固。

　　(6)分别将内倾调节锁座和槽口锁块安装在窗框的适当位置。

　　(7)窗框与窗扇槽口平面之间的距离应保证在11.5~12mm之间。

　　1.8调整和润滑说明

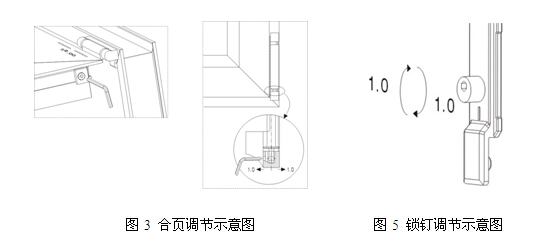

　　(1)合页安装简单，可以调节高低水平(±2mm)，左右调节(±1mm)。如图3：

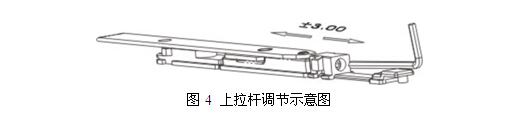

　　(2)上拉杆可以调节窗扇顶部左右水平(±3mm)。如图4：

　　(3)锁钉为偏心设计，可调节窗锁紧度(±1mm)。如图5：

　　(4)润滑：转角器需加46号机油润滑。

       1.9 委员会组织的实际检测结果

　　测试样品：承重量90kg，锁点数量2个，窗扇外围尺寸：1300mm(宽)×1200mm(高)。

　　力学性能测试结果：

　　上部合页承受静态荷载2450N，下部合页承受静态荷载5100N，试件未断裂。启闭力：平开状态下开启力6N，下悬状态下开启力82N;反复启闭1.5万个循环后，样品未损坏，仍保持操作功能正常,执手的转动力56N，框、扇间距变化值0.48mm，窗扇在平开位置关闭时，推入框内的最大作用力52 N;90°平开启闭性能试验10000个循环后，样品未损坏，保持操作功能正常，窗扇在平开位置推入框内的最大作用力为50N;锁点、锁座承受1800N力后无损坏;悬端吊重性能测试后，窗扇未脱落，合页仍连在边梃上;开启撞击性能测试后，窗扇未脱落，合页仍连在边梃上。

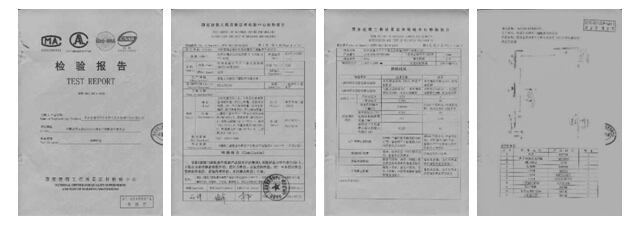

　　附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
